今天墨鉅說的合金是K403合金，該合金為鎳基沉淀硬化型等軸品鑄造高溫合金，合金由多種金屬元素進(jìn)行綜合強(qiáng)化，使用溫度在100°C以下。合金具有較高的高溫強(qiáng)度，在1000°C、100h的持久強(qiáng)度可達(dá)150MPa、1000h的持久強(qiáng)度可達(dá)94MPa。合金的鑄造性能良好，可鑄出形狀復(fù)雜的精鑄件，適合于制作1000°C以下工作的燃?xì)鉁u輪導(dǎo)向葉片和900°C以下工作的渦輪轉(zhuǎn)子葉片及其他零件。

      K403鎳基合金已用于制作多種航空發(fā)動機(jī)渦輪轉(zhuǎn)子葉片和導(dǎo)向葉片，以及其他高溫使用的零部件。合金只含w(Co) 5%，因此價(jià)格較便宜，但中溫塑性較低。當(dāng)合金中的鉻、鋁、鈦和鉬的含量偏上限時(shí)，在 850°C長期時(shí)效中有析出o相的傾向。合金的耐熱腐蝕性能較差，若在高溫下長期使用，需要保護(hù)涂層。熔煉與鑄造工藝的采用真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔澆注熔模精密鑄造零件和試棒。澆注溫度為1400°C?1420°C，模殼溫度為780°C?950°C。

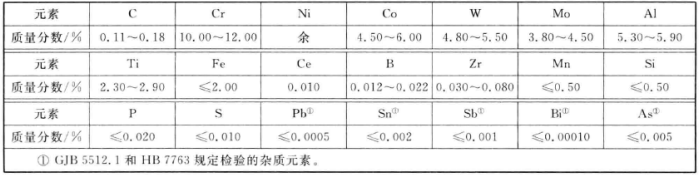

       K403鎳基合金的化學(xué)成分可參考下表：

       熱處理制度摘自HB/Z 140，合金在鑄態(tài)或經(jīng)熱處理后使用。合金的標(biāo)準(zhǔn)熱處理制度為：1210°C±10°Cx4h/AC。主要規(guī)格母合金鑄成圓形長棒，其直徑范圍為70mm?90mm。供應(yīng)狀態(tài)母合金和轉(zhuǎn)子葉片以鑄態(tài)供應(yīng)，導(dǎo)向葉片經(jīng)標(biāo)準(zhǔn)熱處理后供應(yīng)。
