墨鉅牌K405是鎳基沉淀硬化型等軸晶鑄造高溫合金，是以多種金屬元素進行綜合強化的合金，使用溫度在 950°C以下。合金具有較高的中、高溫持久性能。合金的鑄造性能良好，可鑄成形狀復(fù)雜的空心葉片。適用制作在950°C以下工作的燃氣渦輪轉(zhuǎn)子葉片和其他高溫零件。K403合金已用于制作航空發(fā)動機的I級空心渦輪葉片和II級渦輪工作葉片，并已投入航線使用。合金在800°C?900°C長期時效后未發(fā)現(xiàn)o相析出，當合金成分偏上限及澆注工藝不當時，則在葉片頭部位出現(xiàn)少量b相，對合金的900°C持久和750°C瞬時機械性能影響不大?？刂坪辖鸪煞衷谥邢蓿杀苊鈕相產(chǎn)生。葉片表面防護釆用滲AlSi涂層。

       K405合金的材料技術(shù)標準如下：GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、GJB 5512. 1鑄造高溫合金和鑄造金屬間化合物高溫材料母合金規(guī)范、第I部分：普通精密鑄件用鑄造高溫合金母合金、HB 7728航空用高溫合金渦輪工作葉片精鑄件規(guī)范、HB 7763航空發(fā)動機用等軸晶鑄造高溫合金錠規(guī)范、HB/Z 140航空用高溫合金熱處理工藝。

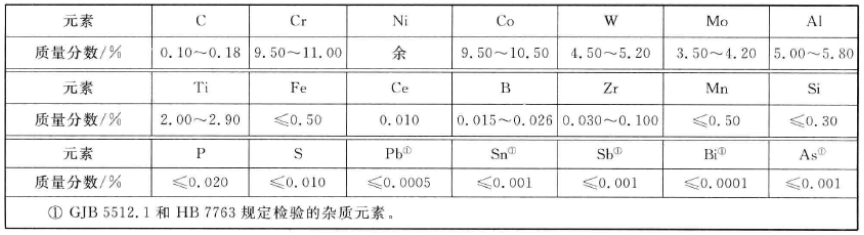

       K405鎳基合金的化學(xué)成分：摘自GB/T 14992、雜質(zhì)元素分析有區(qū)別的摘自GJB 5512.1和HB 7763，可參考表格：

       K405熔煉與鑄造工藝采用真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔澆注熔模精密鑄造零件和試棒。澆注溫度為1400°C?1420°C，模殼溫度為780°C?950°C。
