墨鉅牌K477是鎳基沉淀硬化型等軸晶鑄造高溫合金，使用溫度在900°C以下。合金中加入鉻、鈷、鉬、鋁、鈦 和鈮元素，進行固溶和沉淀強化，使合金具有較好的綜合性能。合金具有較高的強度和塑性、組織穩(wěn)定，并具有較好的鑄造性能。適于制作航空發(fā)動機的燃氣渦輪葉片和渦輪外環(huán)等高溫零件。在 應(yīng)用概況及特性上，合金已用于制作航空發(fā)動機的渦輪外環(huán)，批產(chǎn)和使用情況良好。合金在850°C?950°C長期時效后，未發(fā)現(xiàn)TCP相析出。

       K477高溫合金的材料技術(shù)標準為，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、HB 7763航空發(fā)動機用等軸晶鑄造高溫合金錠規(guī)范、HB/Z 140航空用高溫合金熱處理工藝。熔煉與鑄造工藝采用了，真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔，用熔模精密鑄造法鑄造零件和試樣。主要規(guī)格為，母合金鑄成圓形長棒，其直徑范圍為75mm?90mm。供應(yīng)狀態(tài)為母合金以鑄態(tài)供應(yīng)，精鑄件經(jīng)熱處理后供應(yīng)。

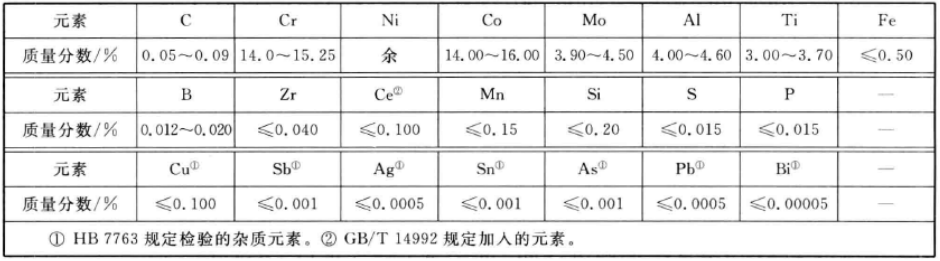

       K477鎳基合金的化學成分摘自GB/T 14992，分析元素分析有區(qū)別的摘自HB 7763，見表格參考：
