上一篇文章墨鉅講到了K438高溫合金，今天墨鉅來說說K438G鎳基合金，該合金是沉淀硬化型等軸晶鑄造高溫合金，其特點是磷元素含量較低，凝固偏析小，使用溫度在900°C以下。該合金是K438合金的改型合金，與之相比不僅具有K438合金的優(yōu)異的耐熱腐蝕性能，而且持久強度提高（20?50）MPa，使用溫度提高了20°C，接近了K417合金水平。合金還具有良好的組織穩(wěn)定性和鑄造工藝性能。主要產(chǎn)品為燃?xì)廨啓C精鑄葉片。在應(yīng)用概況及特性方面，合金用于制作900°C以下長期工作的工業(yè)燃?xì)廨啓C葉片、海上飛機及艦船燃?xì)廨啓C零件。

       K438G高溫合金在使用時，可以采用表面滲AI、滲AlCr和滲AlSi，以提高合金的抗腐蝕能力。在工藝方面，可以采用粉末包埋、低壓氣滲和料漿等方法。也可以用磁控濺射或低壓等離子噴鍍方法鍍敷多元、多層的保護涂層。合金經(jīng)850°C數(shù)千小時時效后，沒有發(fā)現(xiàn)o相。材料技術(shù)標(biāo)準(zhǔn)有兩種，GB/T 14992髙溫合金和金屬冋化合物髙溫材料的分類和牌號和SGZM 38G-1 M38G鑄造高溫合金母合金技術(shù)條件。熔煉與鑄造工藝釆用了，真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔，用熔模精密鑄造填砂澆注法鑄成零件和試棒。澆注溫度 1110°C?1550°C，模殼溫度850°C?980°C。

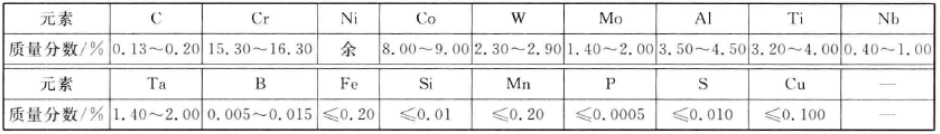

       K438G鎳基合金的化學(xué)成分摘自 GB/T 14992，見表格參考:
