K123A是鎳基沉淀硬化型等軸品鑄造高溫合金，是在K423合金的基礎(chǔ)上發(fā)展起來的，使用溫度在1000°C以下。合金通過降低鉻、鈷、鉬元素含量和提高硼元素含量，減小了合金固溶體的過飽和度，使合金組織穩(wěn)定性和綜合力學(xué)性能得到了改善。該合金具有良好的抗氧化性能及抗冷熱疲勞性能，并且鑄造性能及焊接性能好，組織穩(wěn)定。主要產(chǎn)品有燃?xì)鉁u輪空心、實(shí)心導(dǎo)向葉片和幣鑄導(dǎo)向器等。

       K423A高溫合金在應(yīng)用概況及特性方面，合金已用于制作渦軸發(fā)動(dòng)機(jī)II級(jí)整鑄導(dǎo)向器。與同類型的合金相比，該合金強(qiáng)度高、塑性好、抗冷熱疲勞和抗氧化性能更優(yōu)。零件在900°C以上使用時(shí)?？捎肅rAI共滲法來提高材料的耐腐蝕性能。合金經(jīng)廠期時(shí)效后，TCP相析出量顯著減少。

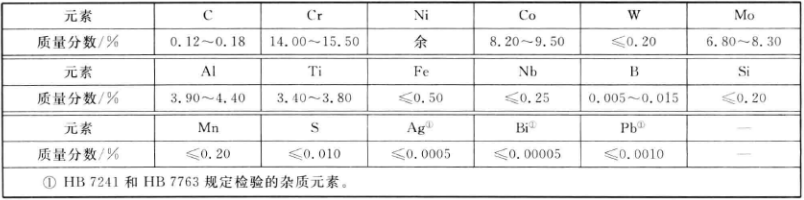

       K423A鎳基合金的材料技術(shù)標(biāo)準(zhǔn)如下：GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號(hào)、GJB 5512. 1鑄造高溫合金和鑄造金屬間化合物高溫材料母合金規(guī)范、第I部分：普通精密鑄件用鑄造高溫合金母合金、IIB 7241 K423A 合金錠、HB 7763航空發(fā)動(dòng)機(jī)用等軸晶鑄造高溫合金錠規(guī)范、HB/Z 140航空用高溫合金熱處理工藝。熔煉與鑄造工藝采用了，真空感應(yīng)爐熔煉母合金，真空感應(yīng)爐重熔，用熔模精密鑄造填砂澆注法鑄造零件和試棒。精練溫度1550°C?1600°C，澆注溫度1390°C?1420°C?；瘜W(xué)成分摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自HB 7241和HB 7763，見表格參考：
