墨鉅牌K419H是鎳基沉淀硬化型等軸晶鑄造高溫合金，是在K419合金中加入w( Hf)1.2%?1.6%后的改型合金。使用溫度可達到1000°C以下。合金的中、高溫強度比較高，組織穩(wěn)定、鑄造性能好。適于制作燃氣渦輪轉子葉片、導向葉片和整體渦輪及其他高溫零件。在應用概況及特性方面，K419H合金已用于制作航空發(fā)動機高壓渦輪葉片。合金因含有較高的鉿元素，使其中溫(760°C)持久壽命和塑性、室溫及中溫瞬時塑性顯著提高。合金的中、高溫強度高于K419、K403和K409合金，與美國的MAR-M002合金相當。合金在高溫長期時效后不析出片狀o相或u相。

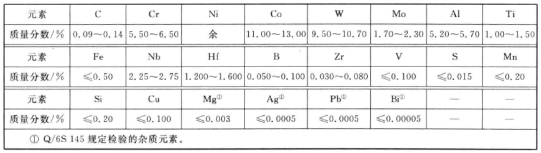

       K419H鎳基合金的材料技術標準如下，GB/T 14992高溫合金和金屬間化合物高溫材料的分類和牌號、Q/6S 145 K419H 合金錠。熔煉與鑄造工藝采用的真空感應爐熔煉母合金、真空感應爐重熔澆注熔模精密鑄造零件和試棒?；瘜W成分摘自GB/T 14992，雜質元素分析有區(qū)別的摘自Q/6S 145，見表格參考：

       K419鎳基高溫合金的熱處理制度，摘自Q/6S 145，合金的標準熱處理制度為：870°CX16h/AC。主要規(guī)格母合金鑄成圓形長棒，其直徑范圍為70mm?90mm。長度不小于250mm。供應狀態(tài)：母合金以鑄態(tài)供應；精鑄件以鑄態(tài)或經熱處理后供應。
