墨鉅牌GH4710是Ni-Cr-Co基沉淀硬化型變形高溫合金，也可用作鑄造合金，工作溫度高達(dá)980°C。合金在900°C以下具有高強(qiáng)度、高的抗硫腐蝕、抗氧化性能和較好的組織穩(wěn)定性?？芍圃鞙u輪轉(zhuǎn)子葉片和盤件，也可制造整體燃?xì)鉁u輪轉(zhuǎn)子，主要產(chǎn)品規(guī)格有棒材、鍛件、盤鍛件和精鑄件。

       GH4710合金已用于制造渦軸發(fā)動(dòng)機(jī)整體渦輪盤，應(yīng)用于直升機(jī)及油田發(fā)電機(jī)。合金經(jīng)長期時(shí)效后，高溫塑性、室溫拉伸強(qiáng)度和屈服強(qiáng)度都明顯下降。時(shí)效溫度愈高下降幅度愈大，但高溫強(qiáng)度的變化較小。經(jīng)850°C，950°C長期時(shí)效后，合金的冷熱疲勞壽命由于針狀a相的析出而顯著降低。在850°C長期時(shí)效后的材料經(jīng)重新熱處理后，其持久壽命可恢復(fù)90%，持久塑性可恢復(fù)到原有的水平。熔煉工藝GH4710變形合金采用真空感應(yīng)爐+真空自耗重熔、或真空感應(yīng)爐+電渣重熔熔煉工藝。

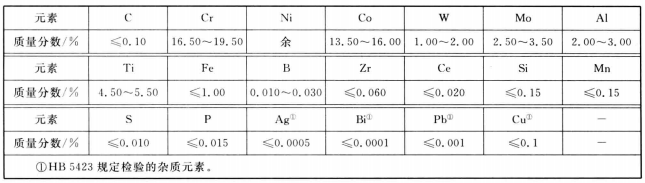

       GH4710合金的化學(xué)成分，摘自GB/T 14992，雜質(zhì)元素分析有區(qū)別的摘自HB 5423，見表格表示：

       GH4710合金的主要規(guī)格，一般為各種規(guī)格的自由鍛餅坯及棒材，熱處理制度

摘自HB/Z 140，各品種的標(biāo)準(zhǔn)熱處理制度為：盤坯鍛件，1170°C±10°Cx4h/AC+1080°C±10°Cx4h/AC+845°C±10°Cx24h/AC+760°C±10°Cx16h/AC，HV≥370；精鑄件，1150°C±10°Cx2H/AC+1065°C±10°Cx4h/AC+760°C±10°C x16h/AC。
