MP35N執(zhí)行標準

AMS5758、AMS5844、AMS5845、ANSI/ASTMF562。

MP35N合金是無磁鎳鈷合金，強度達300ksi(2068MPa)，延展性好，韌性好，耐腐蝕性好。該材料表現(xiàn)出特別優(yōu)異的抗硫化、耐高溫氧化和耐氫脆性。

MP35N合金的獨特性能來自加工硬化、馬氏體相變和時效處理。如果材料處于完全加工硬化狀態(tài)，建議工作溫度可達399°C。

應用程序。我在應用。

MP35N可用于制造緊固件、彈簧、醫(yī)療、海水、油氣井、化學和食品加工行業(yè)使用的無磁電氣部件和儀表部件。

化學成分。

碳（最大值）0.02%

磷（最大值）0.015%

硅（最大值）0.15%

錳（最大值）0.15%

硫(最大值)0.01%

鈦(最大值)1.00%

鐵（最大值）1.00%

鎳33.0～37.00%

硼為01%

鉻19.00～21.00%

鉬9.00~10.50%

鈷的馀量。

耐腐蝕性能。

MP35N合金抗硫化、高溫氧化、氫脆、鹽溶液和大部分礦物酸。

該合金在高強度的嚴格環(huán)境下表現(xiàn)出非常優(yōu)異的耐應力腐蝕破裂性能，在同等嚴格的環(huán)境下，大部分傳統(tǒng)合金都會出現(xiàn)破裂。同時，MP35N的抗點蝕和裂紋腐蝕性能也非常好。

在海水環(huán)境中，MP35N對于一般的裂紋腐蝕和應力腐蝕，無論是強度水平還是材料狀態(tài)，都具有免疫力。

MP35N是惰性金屬。與比較活潑的金屬，如碳鋼、316不銹鋼、蒙乃爾k系列的金屬連接通電，容易發(fā)生電化學腐蝕。

MP35N合金處于NACEMR-01-75狀態(tài)，最高硬度為RockwellC35(特殊冷軋時效處理，最高硬度可達RockwellC48)。(NACEMR-01-75是油田設備使用的金屬材料硫化物應力開裂耐受性的標準)

物理性能。

比重:8.43。

密度:0.304lb/in3。

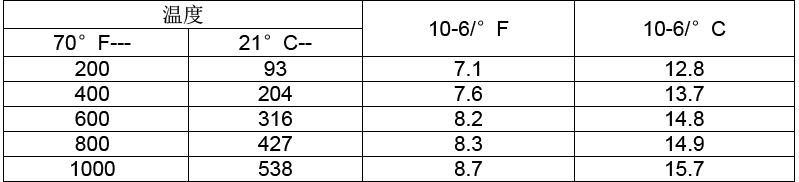

平均CTE。

70-200°F    7.10*10-6in/in/°F。

70-400°F   7.6*10-6in/in/°F。

70-600°F   8.20*10-6in/in/°F。

70-800°F   8.30*10-6in/in/°F。

70-1000°F   8.70*10-6in/in/°F。

平均熱膨脹系數(shù)。

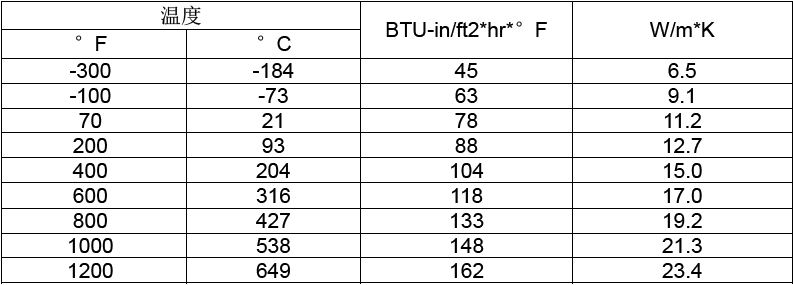

熱導率

-300°F       45.00 BTU-in/hr/ft2/°F

-100°F       63.00 BTU-in/hr/ft2/°F

70°F           78.00 BTU-in/hr/ft2/°F

200°F         88.00 BTU-in/hr/ft2/°F

400°F         104.0 BTU-in/hr/ft2/°F

600°F         118.0 BTU-in/hr/ft2/°F

800°F         133.0 BTU-in/hr/ft2/°F

1000°F       148.0 BTU-in/hr/ft2/°F

1200°F        162.0 BTU-in/hr/ft2/°F

彈性模量

79°F，退火態(tài)             33.8 X 103ksi

450°F，退火態(tài)           31.3 X 103ksi

900°F，退火態(tài)           29.2 X 103ksi

79°F，冷作時效         34.1 X 103ksi

450°F，冷作時效       31.8 X 103ksi

900°F，冷作時效       29.2 X 103ksi

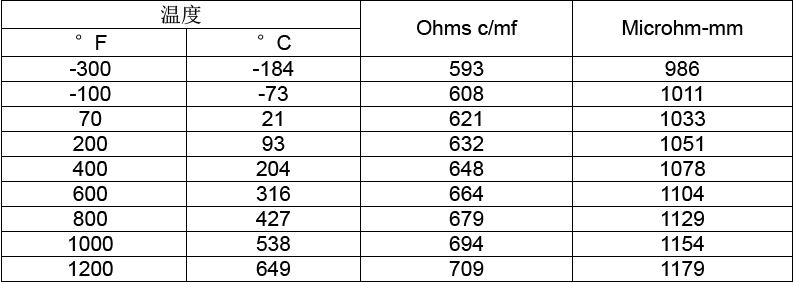

電阻

-300°F                         593.0 ohm-cir-mil/ft

-100°F                         608.0 ohm-cir-mil/ft

70°F                             621.0 ohm-cir-mil/ft

200°F                          632.0 ohm-cir-mil/ft

400°F                          648.0 ohm-cir-mil/ft

600°F                          664.0 ohm-cir-mil/ft

800°F                          679.0 ohm-cir-mil/ft

1000°F                        694.0 ohm-cir-mil/ft

1200°F                        709.0 ohm-cir-mil/ft

熔距： 2400-2630°F

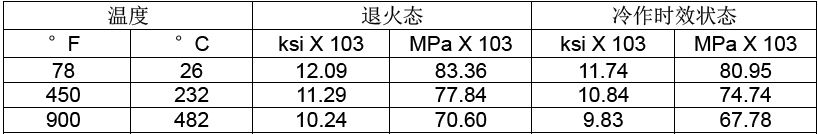

剪切模量

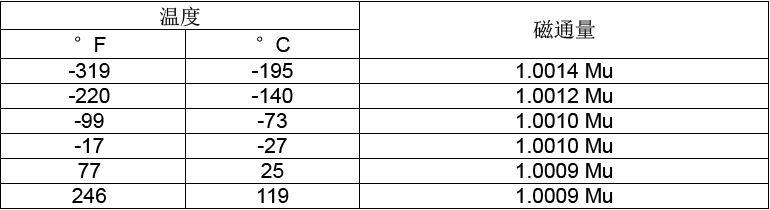

磁性--不同溫度下的磁通量

機械性能

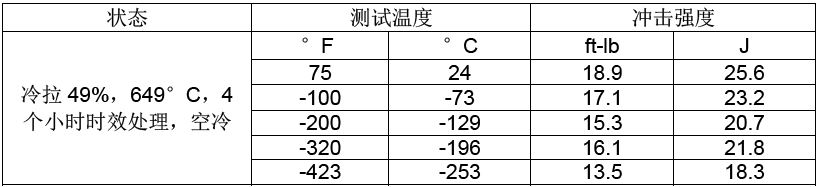

夏比V型缺口沖擊強度

強度：280ksi（1931MPa）

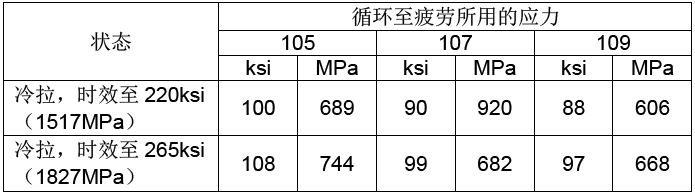

室溫下，摩爾彎曲疲勞強度

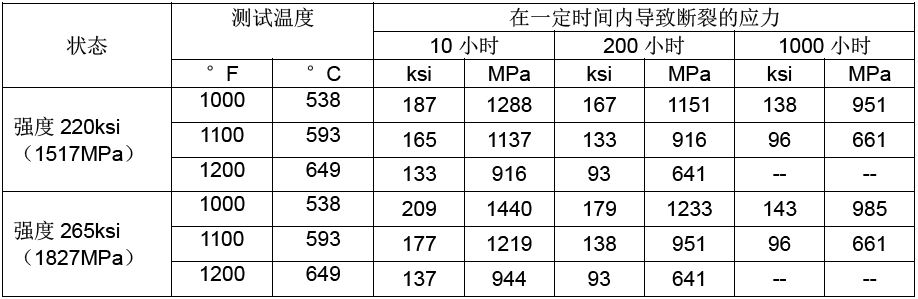

光滑應力斷裂性能

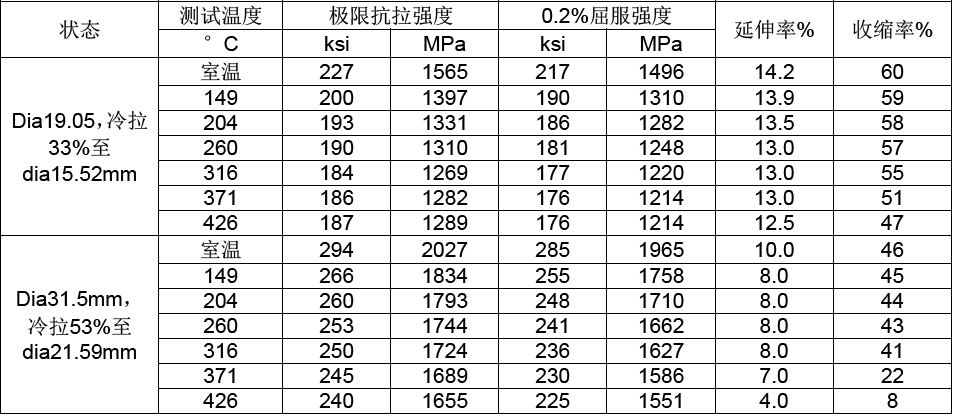

抗拉強度—室溫和升溫過程

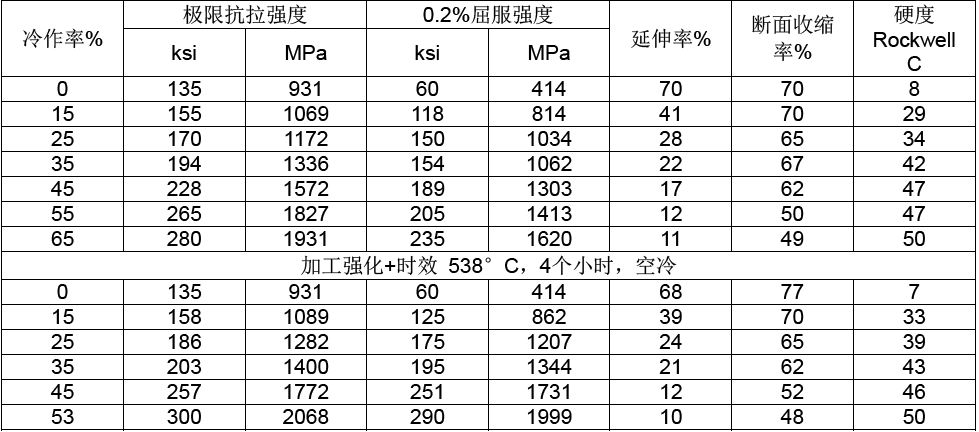

抗拉強度—室溫

熱處理。

退火。

MP35N的退火溫度為1038-1093°C，為1~4小時冷卻。

老化。

加工硬化后，MP35N可采用427-649°C時效處理，提高強度。如果材料是第一次加工加固，時效處理可以提高強度。時效退火的材料再次時效，強度不會提高。

為了優(yōu)化機械性能，MP35N冷加工后需要時效處理，538-593°C，4小時后變冷。

加工性能。

熱加工。

MP35N需要從1177°C開始鍛煉。為了避免表面開裂，當溫度低于871℃時，不能再發(fā)生變形。

冷加工。

MP35N的強度主要通過機械加工獲得。冷加工和熱加工的材料可以用機器加工。熱加工的工件溫度應保持在427°C以下。

拉伸、軋制、擠出、鍛造、鍛造或組合的加工方式可實現(xiàn)加工硬化。

強度和硬度和冷加工率基本上呈線性增加關系，延展性和冷加工率反比增加。但而，即使變形量大，這種材料也能保持良好的延展性。

確定材料強度時，必須考慮所有變形加工的強化作用。因此，不需要鋼廠完成所有的強化加工。零件加工成最終成品的機械加工程序也可以加強。

機械加工。

MP35N的任何熱處理狀態(tài)都入。MP35N的機器參數(shù)與Waspaloy相似，但優(yōu)于Waspaloy。

焊接。

MP35N可以用鎢極氣體保護焊接。總的來說，MP35N的焊接性能類似于304不銹鋼。

需要調(diào)節(jié)焊接參數(shù)，保證各焊道熱輸入低，約為304材料的二分之一或三分之二。

鎢極氣體保護焊的研究表明，退火狀態(tài)的材料焊接性能最高。如果需要填充劑，請選擇合適的化學成分。
