11月11日，中國人民解放軍空軍邁入創立70紀念日。70年以來，在黨的頑強領導干部下，老百姓陸軍在維護保養領土完整、安全性、發展權益等層面充分發揮著尤為重要的功效，創建了至尊奇跡的榮譽。

70年以來，鋼鐵產業為當代陸軍基本建設和發展作出了杰出貢獻，打造一系列“上空鐵拳”“籃天神器”。今日，網編要給您詳細介紹的是在航空發動機上運用的高溫合金鋼，更是它，為陸軍“蒼鷹”打造出了強勁的“心血管”！

歷經新中國成立航天工業70年的發展，在我國早已從最開始仿造俄國戰斗機，發展到具有徹底自立自強的設計方案、生產制造工作能力。從仿造米格的殲-5、殲-6、殲-7等發展，到殲-8剛開始科技創新，到殲-10做為“爭氣機”的一飛沖天，再到殲-20的問世，我國的戰斗機一舉追上了海外戰斗飛機水準。70年以來，在我國鋼鐵工業為戰斗機的發展和老百姓陸軍的發展壯大作出了揮之不去的奉獻，為在我國各代戰斗機打造出強勁的“心血管”——航空發動機出示了重要原材料支撐點。

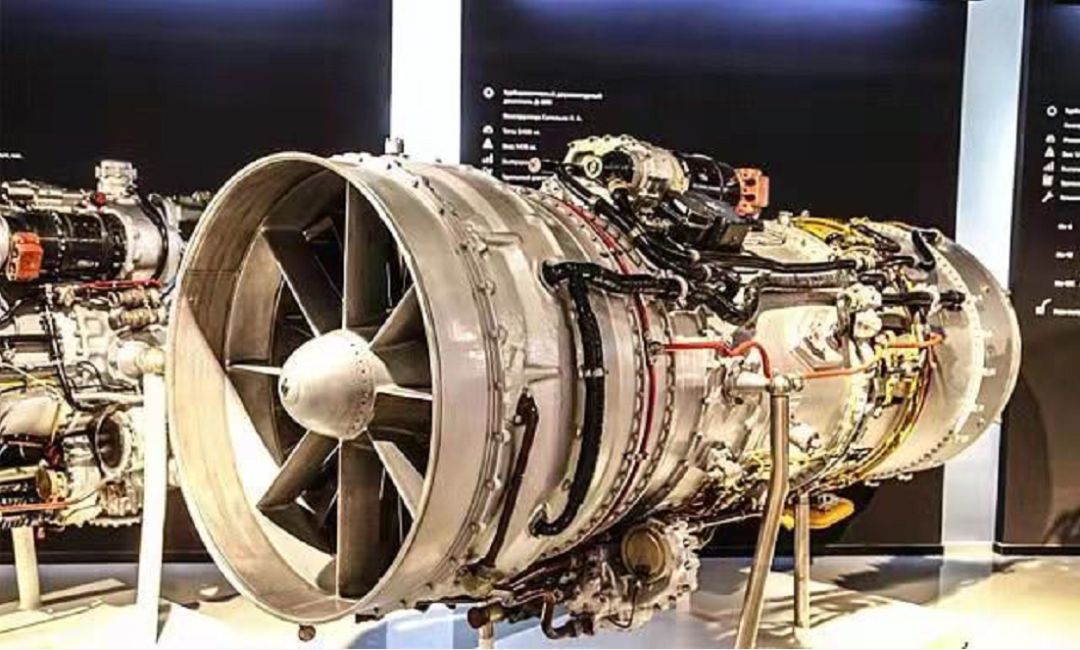

圖為九寨航空發動機。

在我國航空公司用高溫合金的產品研發和制造概述

高溫合金做為軍工用和民用燃?xì)鉁u輪柴油發動機熱端構件不能取代的一類重要金屬?gòu)?fù)合材料，在優秀的航空發動機中，現階段其使用量占有率已達到50%左右。柴油發動機的特性水準在挺大水平上在于高溫合金原材料的特性水準，因而高溫原材料有“優秀柴油發動機根基”的美名。要是沒有鋼鐵工業研發的高溫合金，就不太可能有髙速發展、效率高、可以信賴的航天工業，也就不可以保持在我國航空發動機從這當中等招商到大招商的超越、從渦噴發動機到渦扇發動機的超越、從第二代柴油發動機到第四代柴油發動機的超越。

高溫合金是在鎳基耐腐蝕合金基本上發展起來的，但其發展的源動力是航空公司用噴氣發動機發展要求的牽引帶。在我國航空發動機于1955年面世，于1956年研發出了非常簡單的鎳基高溫合金GH3030。1958年前后左右，為融入航天工業發展的必須，在我國剛開始研發自身的高溫合金，如GH4033、GH4037、GH4049和K417等合金。從20新世紀60時代至今，在我國研發的高溫合金型號超出百余個，在其中一些早已超過國外同類合金水準，比如葉片用合金K417、K417G、K403、DZ404、DZ422、DZ417G、DZ4125、DZ4125L、IC6（JG4006）、DD403、DD402、DD407、DD406等，渦輪盤用合金GH2901、GH4133B、GH4169、GH4720、GH4065、FGH4097等，汽缸用合金GH1140、GH4099、GH1015、GH3230等和環狀件用合金GH2903、GH2907、GH2909?？偠灾?，在我國的高溫合金已基礎產生了具備社會主義民主的管理體系和科學研究生產地，航空公司和別的產業部門應用的各種各樣高溫合金均可在中國制造供貨。

現階段，在我國已完工了以撫順特鋼、寶武特冶（原是上鋼五廠）和攀長特級為行為主體的形變高溫合金原材料生產地，年生產量達2萬噸級左右，可制造鑄鋼件、棒、板、絲、帶、環、管件；產生了以鋼研高納、北京航空原材料研究所、中科院金屬所為行為主體的高溫合金產品研發與多種類小大批量生產產業基地，有著大量著名權威專家、學家、閱歷豐富的工程項目專業技術人員和職工。

因?yàn)楦邷睾辖鹗呛娇瞻l(fā)動機的重要原材料，國際性上高溫合金成分，物理性能公布，生產工藝流程是嚴苛信息保密和封禁的。幾十年來，在我國借助自食其力、科技創新，擺脫了各種各樣困難，融合基本國情走自身特點的路面，產生了技術轉移融合、有社會主義民主、具備技術創新能力的高溫合金產品研發管理體系，考慮了優秀航空發動機熱端核心部件的要求，為在我國航天工業發展作出了極大的奉獻。

原創設計和追蹤緊密結合，在追蹤中自主創新，融合基本國情走自身特點的科學研究路面是人們的一貫方針。根據幾十年的發展，在我國獲得了一批超過國際性水準的研究成果，初始自主創新了一批合金，典型性高溫合金有GH4133B、GH3128、GH4586、K13、GH4761等；生產工藝流程技術革新有營養元素改性材料及微合金化技術性、高合金化高溫合金熱處理技術性、包套煅造技術性、純粹化和低縮松特殊冶煉技術性、巨型渦輪盤生產工藝等。

伴隨真空泵冶金技術的完善、合金化設計方案水準的提升，很多選用新技術新工藝，“設計方案、加工工藝、原材料一體化融合”,冶金工業生產過程數學分析模型和仿真模擬的創建和應用，在我國高溫合金管理體系已趨向完善。國內唯一的高溫合金學術研究組織就開設在中國金屬學會高溫合金學術研究聯合會。2018年4月，我國鋼研高新科技集團公司、鋼研高納，聯合國組織內60多家主要是針對高溫合金產品研發、制造和運用的機關事業單位創立了我國高溫合金產業鏈技術革新經營戰略，以促進高溫合金產業鏈的科技成果轉化，保持在我國高溫合金產業鏈高品質發展，盡快服務項目于在我國航天工業。

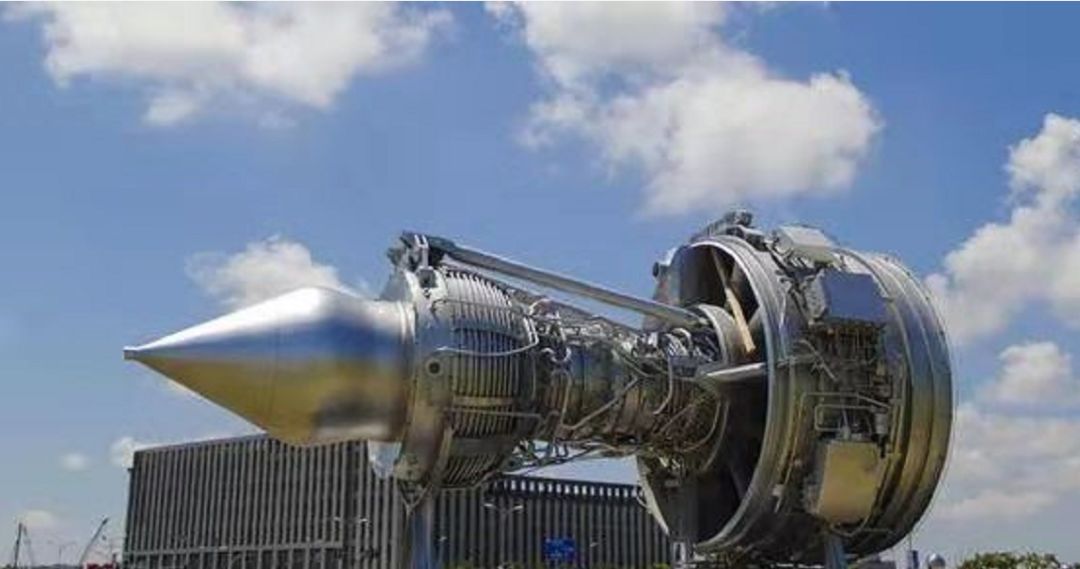

圖為渦扇-B（沒有起色B）柴油發動機。

高溫合金在中國航空發動機上的運用

現階段，高溫合金關鍵運用于航空發動機的四大熱端構件：然料室，渦輪導向性葉片、渦輪工作中葉片和渦輪盤，除此之外還用以機匣、環件和尾噴管調整片、渦輪軸、支撐點環、罩殼、各種各樣地腳螺栓等構件。在性能的航空發動機中，高溫合金也用以壓氣機后web端盤和電機轉子葉片等。因?yàn)楹娇瞻l(fā)動機構造比較繁雜，各位置溫度和支承狀況等區別很大，對原材料的規定和采用也就不盡相同。

渦輪盤用高溫合金。在我國在產與在研的柴油發動機渦輪盤用形變高溫合金有10多種多樣。渦輪盤用形變高溫合金可分成兩大類：第一類為鐵基高溫合金，典型性的有GH2036、GH2132、GH2901等，操作溫度在650℃下列；第二類為鎳基高溫合金，典型性的有：GH4169合適在650℃下列工作中，GH4133、GH4133B和GH4698合適在700℃~750℃范圍之內工作中，GH4500、GH4710、GH4720、GH4742、GH4079合適在800℃下列工作中。在我國研發的FGH4097高溫合金粉末狀渦輪盤綜合型能也已徹底超過烏克蘭EP741NP粉末狀盤的水準。

在所述合金中，GH2132合金是最開始開發設計的鐵基高溫合金，除用于做渦輪盤外，可以冷軋成鋁型材，用以制做航空發動機別的用高溫零件。GH4133B合金是在GH4033合金的基本上歷經微合金化研發的國內生產制造的合金，是現階段用到最好是、用到較廣的一種高溫合金，用在10多種柴油發動機上，生產制造了數十種渦輪盤。GH4169合金關鍵用于制做盤件、葉片、軸、標準件等，在航天工業中具備寬闊的運用市場前景。太行發動機選用了多種多樣GH4169合金盤件，在其中運用優秀的DA加工工藝制造的高品質高強度GH4169合金髙壓渦輪盤，是中國目前為止制造的規格較大的、特性最大的GH4169渦輪盤?！笆濉敝两瘢殡S著煉鋼廠對冶煉設備和開坯機器設備的技改項目，在我國制造出直徑達660mm的高品質GH4169合金真空泵自耗錠?，F(xiàn)階段，中國煉鋼廠能夠 冶煉廠出高品質的GH4169合金，使在我國高溫合金的冶煉廠水準到了一個樓梯。伴隨著GH4169合金在多種多樣型號規格的直升飛機、殲擊機和火箭發動機中的取得成功運用，該種類的銷售市場需要量愈來愈大，品質規定也不斷提高，因而，減少GH4169合金的產品成本，提升其在國外市場上的競爭能力和產品品質是將來要科學研究和勤奮的方位。

渦輪導向器葉片用高溫合金。初期的發動機渦輪前溫度較低，導向性葉片構造也較簡易，用GH4033、GH3128這二種形變高溫合金能夠 考慮發動機的規定?？墒?，伴隨著發動機的發展趨勢，發動機渦輪前溫度提升，導向器葉片構造變得復雜(如選用制冷)，規定原材料的工作中溫度也提升。葉片原材料親身經歷了從一般形變合金到傳統式的鍛造等軸晶高溫合金和定項共晶、多晶硅高溫合金的發展趨勢全過程，在保持熔模精密鑄造技術性提升之后，鍛造高溫合金變成導向器葉片核心原材料。

在我國依次發展趨勢了20多種鍛造高溫合金，根據熔模精密鑄造制作工藝渦輪導向器葉片，有實芯葉片、中空葉片和繁雜制冷系統的定項凝結中空葉片，基礎考慮了在我國在役與在研發動機的要求。在近20多種的等軸晶鍛造高溫合金中，應用范疇較廣的是K403合金。K403合金運用于20多種型號規格國內發動機導向器葉片生產制造，應用溫度在900℃~1000℃范圍之內，獲得了顯著成績，已保持大批量生產。渦軸發動機用K418B、K406C等合金在生產制造總體渦輪導向器上獲得顯著成績。K438合金是耐腐蝕特性最好是的合金，一些天然氣渦輪發動機用它做導向器葉片。定項凝結合金的運用，進一步提高了發動機的進口溫度。

渦輪工作中葉片用高溫合金。在我國初期制造的發動機渦輪工作中葉片，一般都選用形變高溫合金，在其中應用數最多的是GH4037(在5種發動機上生產制造6種葉片)和GH4049(在9種發動機上生產制造9種葉片)鎳基形變高溫合金，可在750℃~950℃溫度下長期性平穩工作中；應用偏少的是GH4105、GH4080A、GH4720、GH4133、GH4220、GH4710合金，他們只在一種發動機上做過1~2種葉片。

伴隨著發動機推重比(功重比)的提升，發動機渦輪進口溫度也會跟著提升，技術部規定應用承溫工作能力更高的渦輪工作中葉片，進而剛開始用高合金化的、熱強性更高的鍛造高溫合金替代形變高溫合金。因而，在新手機研發和老兵種民用型時，都采用鍛造高溫合金生產制造渦輪工作中葉片。比如，WP7系列產品發動機，用K417合金鍛造九孔中空渦輪葉片替代GH4049合金煅造實芯葉片，在中國第一次進行了以鑄代鍛的科研任務，使WP7系列產品發動機的渦輪進口溫度提升100℃，大大的改進了發動機的特性。事后定項凝結合金和第一代、第二代多晶硅合金的運用，進一步提高了優秀發動機的進口溫度。

汽缸用高溫合金。在我國汽缸用的第一個高溫合金GH3030于1956年剛開始研發。在原蘇聯型號規格發動機的要求推動下，在20新世紀50時代末和60時代就已研制并投入使用，如GH3030、GH3039、GH3044、GH4033和GH1140等。這種合金基礎考慮了原蘇聯型號規格發動機的規定。

20新世紀60時代，在我國又研發了一些應用溫度或抗壓強度更高的合金，如GH3128、GH4099、GH1015、GH1016等。20新世紀70時代中后期和80時代之后，在我國又依次引入了WS9、WZ6和WZ8，研發了FWP14和WZ9等發動機，因而又研發了如GH3536、GH3600、GH3625、GH4080A、GH4090、GH4163、GH4150、GH4098、GH5188、GH5605、GH3230、GH4648、MGH2756等高溫合金，其特性已徹底超過了英、美等國類似高溫合金水準。

傳統式的Ni基、Fe基和Co基高溫合金板才受制于合金的實質(溶點)，現基本上已超過了其極限應用溫度，無法進一步發展趨勢。因而，在我國自20新世紀80時代之后，沒有出現性能指標更高的汽缸用高溫合金或高溫原材料。使得汽缸用高溫原材料得到進一步發展趨勢，務必科學研究全新升級的原材料常規和原材料加工工藝。伴隨著汽缸溫度的提高，除仍可選用一部分目前原材料外，還務必選用耐高溫1000℃左右的高溫合金加高效率制冷壁加溫障鍍層及其短環狀、浮壁掛式構造才可以確保其靠譜應用。

現階段，在我國早已剛開始研發和研發用以應用溫度在1100℃左右的，用以高航空公司發動機火苗筒、加力燃燒室、尾噴管里襯、火苗推進器、合流機匣油泵桿等的MGH4756合金和滲氮加強高溫合金。

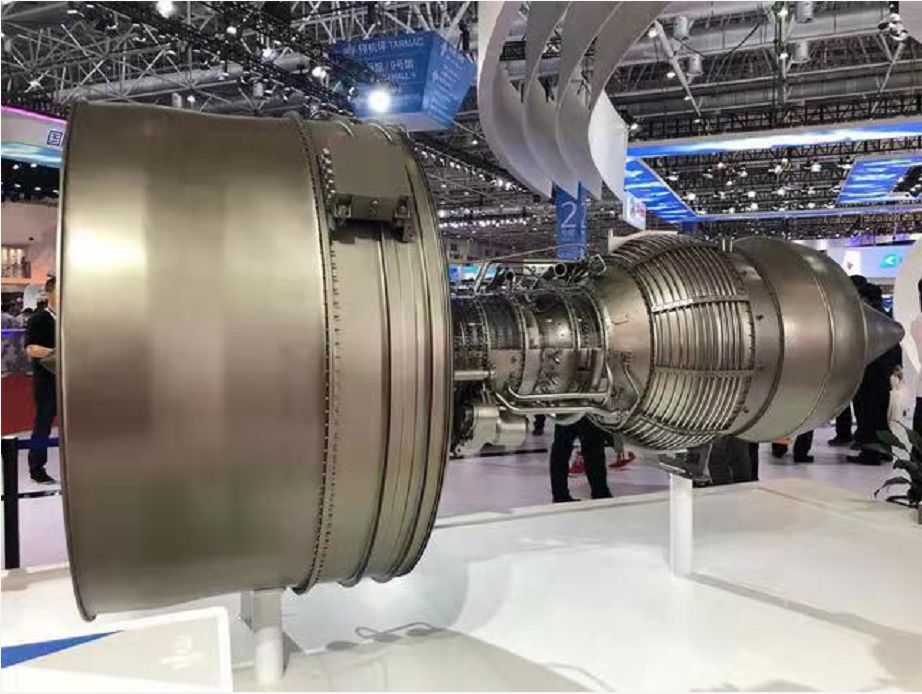

圖為AEF3500新式渦扇發動機，為現階段國內招商較大的發動機。

高溫合金發展趨向及運用市場前景

伴隨著航空公司發動機的發展趨勢，發動機渦輪進口溫度的提升，規定做渦輪熱端構件原材料的承溫工作能力愈來愈高?，F(xiàn)階段，高溫合金使用量占天然氣渦輪總重量的50%左右，之后定項凝結柱晶和多晶硅高溫合金、粉未冶金高溫合金等性能合金所占的使用量占比將愈來愈大。

從總體上，將來高溫合金發展趨勢的發展趨勢是：用Re、Ru、Ir做為合金化元素，較大程度提升高溫應力松弛抗壓強度，發展趨勢第三代、第四代多晶硅合金；含一定量Hf、Y提升合金空氣氧化免疫能力和使用性能；更普遍地運用定項凝結和多晶硅渦輪葉片及導向器葉片鑄造件；提升渦輪盤合金純真度便于較大水平降低渦輪盤合金的具有內部缺點；更普遍地運用等溫煅造使渦輪盤得到勻稱的晶體機構；更普遍地運用預合金化粉末狀制造渦輪盤合金；更普遍地運用熱等負壓加工工藝，使鍛造渦輪葉片降低松散，機構更高密度；更普遍地發展趨勢和運用組成構件，這類組成構件是運用精密鑄造或外擴散聯接方式將2個或大量零件聯接在一起，產生總體構件。

但是，高溫合金的溶點小于1400℃，沒辦法在1200℃或更高溫度標準下應用，因而也面臨新的試煉。金屬材料間化學物質、碳-碳和金屬材料基高分子材料、難熔金屬材料和瓷器將是關鍵的市場競爭原材料?？墒沁@種原材料塑性變形低，成形和電焊焊接艱難，當今世界全是一大難點。高溫合金盡管遭遇新材料強大的試煉，但在我國新技術新工藝的出現和新技術應用的發展趨勢，為研發新的高溫合金，提升合金應用溫度和可信性、控制成本出示了標準。將來幾十年，高溫合金仍將是將來航空公司發動機的核心原材料，在現階段和將來仍擁有極強的活力和光輝的市場前景。

航空公司發動機已變成考量一個國家高新科技水準、軍事力量和中國綜合國力的關鍵標示之一。新形勢下，人們將勇挑重?fù)?dān)傳統式，學習培訓海外優秀技術性，減少與海外的差別，走社會主義民主高溫合金科技創新路面，膽大探尋，提升基本科學研究和前沿科技科學研究，提升初始自主創新、集成化自主創新和引入消化再自主創新，不斷提高自主創新能力，激起自主創新魅力；鋼鐵工業的眾多高新科技工作人員將在以習總書記男同志為關鍵的中共中央領導干部下，堅定信念，銘記重任，在高溫合金研發制造層面再立新功，再次為高推重比航空公司發動機發展趨勢作出新的更大奉獻。
